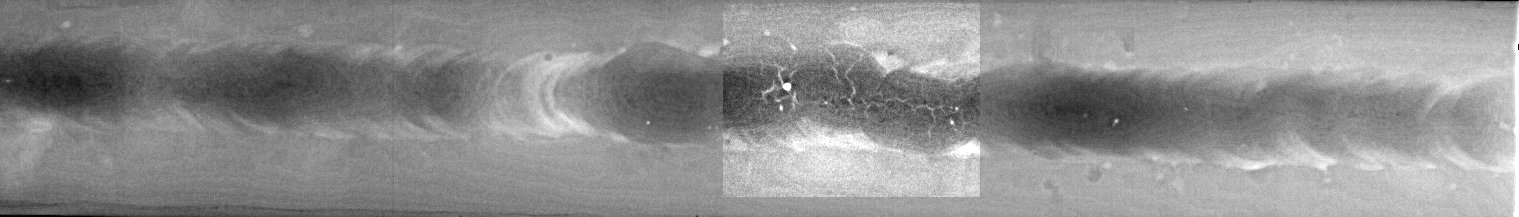

清晰可见的焊缝裂纹

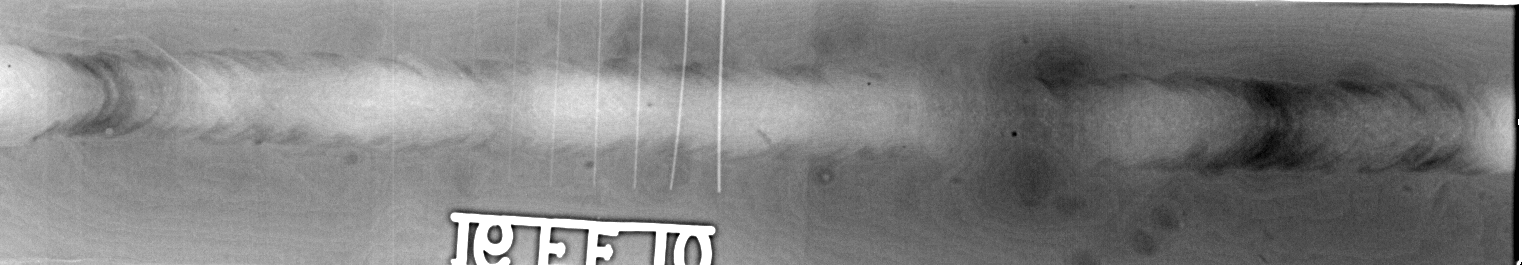

焊缝像质计的DR图像，厚度为8mm钢板，可清晰分辨第15号丝

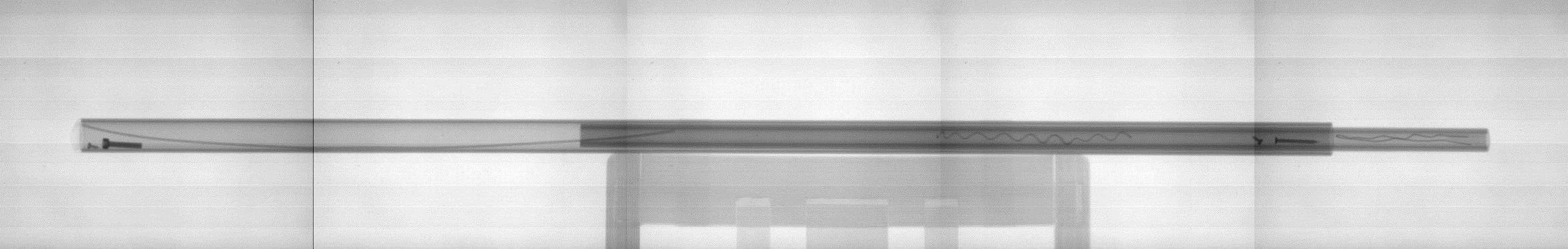

1x5面板拼接的试验件DR成像
1x5面板拼接的树脂基复合材料DR成像
铸铝件DR成像

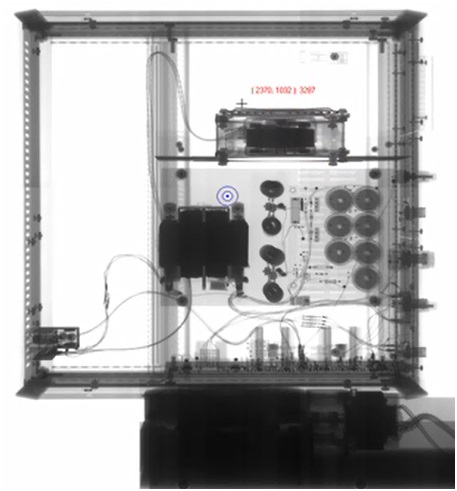

3x3面板拼接的电脑机箱DR成像

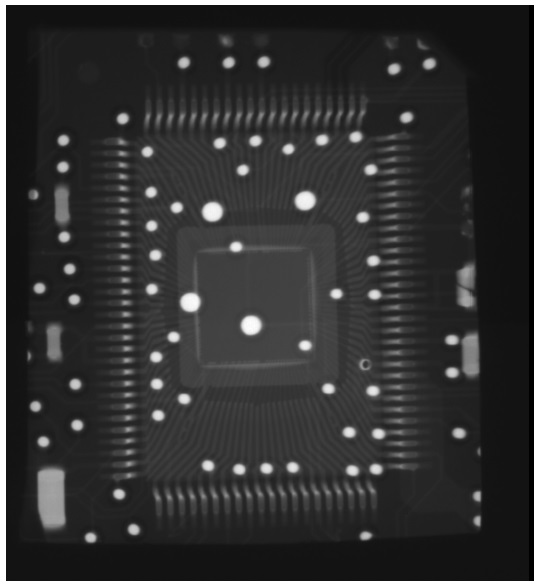

线路板DR成像
产品结构
■ X射线源
■ 探测器（线阵列或面阵列探测器）
■ 成像软件
■ 扫查器（机电系统，实现检测运动）
功能
■ X射线数字成像，X射线实时成像
■ 实时检测缺陷（可陷嵌入到产品加工系统中或生产流水线上进行实时质量控制）
■ 缺陷信息关联打印（避免丢失缺陷的精确位置信息）
■ 高速/高精度检测（不同检测侧重点）
性能
■ 图像质量：达到航空工业X射线胶片照相检测B级要求
■ 空间分辨率：在1:1的情况下接近4 LP/mm
应用
■ 复合材料、线路板
■ 飞机、列车、舰船，风电叶片等大型结构件
■ 特种电缆
■ 铸件，锻件，焊接件
■ 搅拌摩擦焊接实时质量控制
■ 流水线产品在线检测与质量控制
■ 管件，板材，线材
■ 压力容器，压力管道，核工业管道，海洋工程
